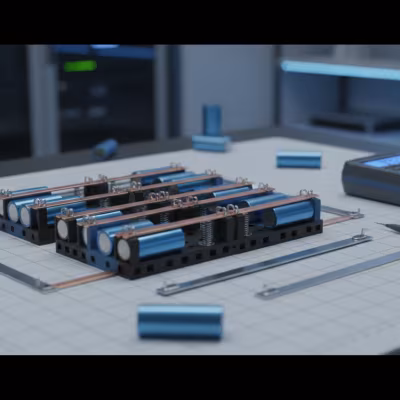

Lehimleme Gerektirmeyen Modüler 18650 Batarya Paketi Montajı

18650 hücrelerden batarya paketi kurmak, klasik yöntemde nokta kaynak makinesi ve nikel şerit ister. Kaynak işlemi risklidir ve özel ekipman gerektirir. Lehimleme gerektirmeyen modüler sistemler ise hücreleri kaynak ya da lehim olmadan, mekanik kontaklarla birbirine bağlayarak bu ihtiyacı ortadan kaldırıyor.

Bu yaklaşım, özellikle prototipleme, taşınabilir güç kaynakları ve robotik projeler için pratik bir seçenek sunuyor. Hücre değişimi kolaylaştığı için bakım da basitleşiyor. Nokta kaynak makinesi ve nikel şerit gibi ekipmanlara yatırım yapmadan, hücreleri takıp çıkararak paket kurabilmek, özellikle işe yeni başlayanlar için önemli bir kolaylıktır. Aşağıda sistemin nasıl çalıştığına, bileşenlerine ve dikkat edilmesi gereken güvenlik noktalarına bakıyoruz.

Lehimsiz Bağlantı Nasıl Çalışır?

Geleneksel paketlerde hücreler, ince nikel şeritlerle nokta kaynak yapılarak birleştirilir; bu, yüksek akım için düşük dirençli bir bağlantı sağlar. Modüler sistemde ise her lityum-iyon hücre, kendisi için tasarlanmış bir yuvaya oturur ve elektriksel temas mekanik olarak kurulur.

Bağlantı genellikle yaylı kontaklar, vidalı terminaller veya bakır/pirinç bara (bus bar) şeritleri aracılığıyla yapılır. Hücre yuvaya yerleştiğinde bu kontaklar pozitif ve negatif uçlara baskıyla temas eder. Modüller birbirine eklendiğinde, gömülü iletken yollar üzerinden seri (voltajı artırmak için) veya paralel (kapasiteyi artırmak için) bağlantılar oluşturulur.

Yaklaşımın en pratik yanı, temasın kalıcı olmamasıdır. Bir hücre arızalandığında tüm paketi bozmadan yalnızca ilgili modülü çıkarıp hücreyi değiştirebilirsiniz.

Voltaj ve Kapasite Nasıl Belirlenir?

Tek bir 18650 hücresinin nominal gerilimi yaklaşık 3.7V'tur; tam dolu iken yaklaşık 4.2V, boşalmış sayıldığında ise genellikle 2.5–3.0V civarındadır. Paketin toplam gerilimi ve kapasitesi, hücrelerin nasıl bağlandığına göre belirlenir.

Seri bağlantı gerilimi artırır: iki hücre seri bağlandığında gerilimler toplanır ve nominal 7.4V elde edilir. Bu, batarya paketlerinde "2S" (iki seri) olarak gösterilir. Paralel bağlantı ise gerilimi sabit tutar ama kapasiteyi (mAh) ve verilebilecek akımı artırır; iki hücre paralel bağlandığında "2P" denir. Seri ve paralel birleşimleriyle istenen gerilim ve kapasiteye ulaşılır; örneğin 3S2P bir paket, üç seri gruptan oluşur ve her grupta iki paralel hücre bulunur; bu düzenek yaklaşık 11.1V nominal gerilim ve tek hücrenin iki katı kapasite sağlar.

Modüler sistemin avantajı tam da burada belirginleşir: bağlantı yapısını mekanik olarak değiştirerek aynı hücrelerle farklı gerilim ve kapasite kombinasyonlarını deneyebilirsiniz. Paralel bağlanacak hücrelerin kapasite ve şarj durumunun birbirine yakın olmasına dikkat edin; dengesiz hücreler birbirini beslemeye çalışır ve verim düşer.

Temel Bileşenler

Tipik bir modüler kurulumda karşılaşacağınız ana parçalar şunlardır:

Tekil hücre modülleri: Her 18650 hücresinin oturduğu, elektriksel bağlantıyı sağlayan gövde. Genellikle ABS veya PETG gibi dayanıklı plastikten üretilir.
Kontak mekanizmaları: Hücre uçlarına baskıyla temas eden yaylı veya vidalı kontaklar. Kaliteli kontaklar düşük direnç ve uzun ömür sağlar.
Birleştirme aparatları: Modülleri birbirine kilitleyen veya vidalayan parçalar. İstenen voltaj ve kapasiteye göre paketi genişletmeyi mümkün kılar.
Bara (bus bar) şeritleri: Modüller arasında akımı taşıyan iletken şeritler; çoğunlukla modüle gömülüdür ve sökülebilir bağlantıya izin verir.
BMS entegrasyonu: Çoğu sistem harici bir batarya yönetim sistemi (BMS) kartının eklenmesine olanak tanır. BMS; aşırı şarj, aşırı deşarj ve aşırı akım gibi durumlara karşı koruma sağlar.
Koruyucu kasa: Biten paketi dış etkenlerden koruyan, 3D baskı ile üretilebilen veya hazır alınabilen muhafaza.

İyi tasarlanmış kontaklar titreşim ve darbeye dayanıklı olmalıdır. Ayrıca birçok modül, hücrenin ters takılmasını önlemek için polarite koruması içerir; bu, kısa devre riskini azaltır.

Avantajlar ve Sınırlar

Sistemin öne çıkan yönleri şöyle:

Kolay montaj: Nokta kaynak veya lehim becerisi gerekmez; hücreleri takıp çıkarmak yeterlidir.
Modülerlik: Seri ve paralel bağlantıyı değiştirerek istediğiniz voltaj ve kapasiteyi kolayca yapılandırabilirsiniz.
Onarılabilirlik: Arızalı hücreyi barındıran modülü değiştirmek, tüm paketi sökmekten çok daha hızlıdır; bu da atığı azaltır.
Esnek tasarım: 3D baskıya uygun tasarımlar, kendi modül ve kasanızı üretmenize olanak tanır.
Prototipleme kolaylığı: Farklı hücre konfigürasyonlarını hızlıca deneyip test edebilirsiniz.

Öte yandan mekanik kontakların direnci, iyi bir kaynak bağlantısına göre biraz daha yüksek olabilir. Yetersiz sıkıştırma veya düşük kaliteli kontaklar, yüksek akımda ısınmaya ve hafif performans kaybına yol açabilir. Bu nedenle sağlam kontaklar ve düzgün baskı önemlidir. Temas direncinin yüksek olması yalnızca verimi düşürmez; çekilen akım arttıkça temas noktasında ısınmaya da neden olur, bu da uzun vadede kontakların bozulmasını hızlandırabilir.

Bu nedenle yüksek akım çeken uygulamalarda (örneğin güçlü motorlar veya elektrikli taşıtlar) kontak kalitesi ve bara kesiti daha da önem kazanır. Düşük akımlı sensör veya mikrodenetleyici projelerinde ise mekanik kontakların direnci genellikle sorun çıkarmayacak kadar küçüktür. Kurulum sonrası paketi bir süre yük altında çalıştırıp kontak noktalarının aşırı ısınıp ısınmadığını kontrol etmek, güvenli bir alışkanlıktır.

Kullanım Alanları ve Tedarik

Modüler paketler geniş bir proje yelpazesine uygundur:

Taşınabilir güç bankaları: Kamp veya seyahat için yüksek kapasiteli, cihaz şarj edebilen üniteler.
Robotik projeler: Kolay değiştirilebilir güç kaynağı; farklı görevler için farklı paketler.
E-bisiklet/e-scooter: Arızalı hücrenin tek tek değiştirilebildiği bakımı kolay paketler.
Sensör ağları ve ev otomasyonu: Şebekeden bağımsız cihazlar için uzun ömürlü besleme.
Güneş enerjisi depolama: Küçük ölçekli panel sistemleri için yedek güç üniteleri.
Arduino ve ESP32 projeleri: Taşınabilirlik gereken mikrodenetleyici düzeneklerinde uygun bir güç kaynağı.

Bu tür sistemlere ulaşmanın birkaç yolu var. Hazır modül tutucu kitleri çevrimiçi elektronik mağazalarında farklı hücre sayılarıyla satılır. 3D yazıcınız varsa, Thingiverse veya Printables gibi platformlardaki açık kaynak tasarımları evde basabilirsiniz. Hücre seçerken orijinal ve kaliteli 18650 hücreler kullanın; yüksek deşarj akımı gereken işler için yüksek C-değerli güç hücreleri, uzun çalışma süresi içinse yüksek mAh kapasiteli hücreler tercih edilir.

Güvenlik uyarısı: 18650 hücrelerle çalışırken yanlış bağlantı ve kısa devre ciddi risk oluşturur. Kaliteli hücreler kullanın ve paketi bir BMS ile birlikte kurun.

Sık Sorulan Sorular

Modüler paketler kaynaklı paketler kadar güvenli mi?

Doğru tasarlanmış ve kaliteli bileşenlerle kurulmuş paketler güvenlidir. Polarite koruması ve sağlam elektriksel temas kısa devre riskini azaltır; bir BMS ile kullanmak güvenliği belirgin biçimde artırır.

Lehimsiz bağlantı performans kaybına yol açar mı?

Düşük kaliteli kontaklar veya yetersiz sıkıştırma direnci artırıp hafif kayba neden olabilir. Ancak sağlam yaylı kontaklar veya vidalı terminaller kullanan iyi tasarımlarda direnç düşük tutulur ve güç çıkışı korunur.

Maliyeti nedir?

Başlangıç maliyeti, nokta kaynak makinesi almaya göre genellikle daha düşüktür. Modül ve BMS maliyeti, toplu alımda veya 3D baskı ile daha uygun hale gelir; onarılabilirlik sayesinde uzun vadede tasarruf sağlar.

Hangi hücreleri paralel bağlamalıyım?

Paralel bağlanan hücrelerin marka, kapasite ve yaş bakımından mümkün olduğunca birbirine benzemesi önemlidir. Farklı kapasitedeki veya farklı şarj seviyesindeki hücreleri paralel bağlarsanız, aralarında dengeleme akımı akar; bu hem verimi düşürür hem de hücreleri gereksiz yere yorar. Bağlamadan önce hücreleri aynı gerilime kadar şarj etmek, paketin baştan dengeli başlamasını sağlar.
