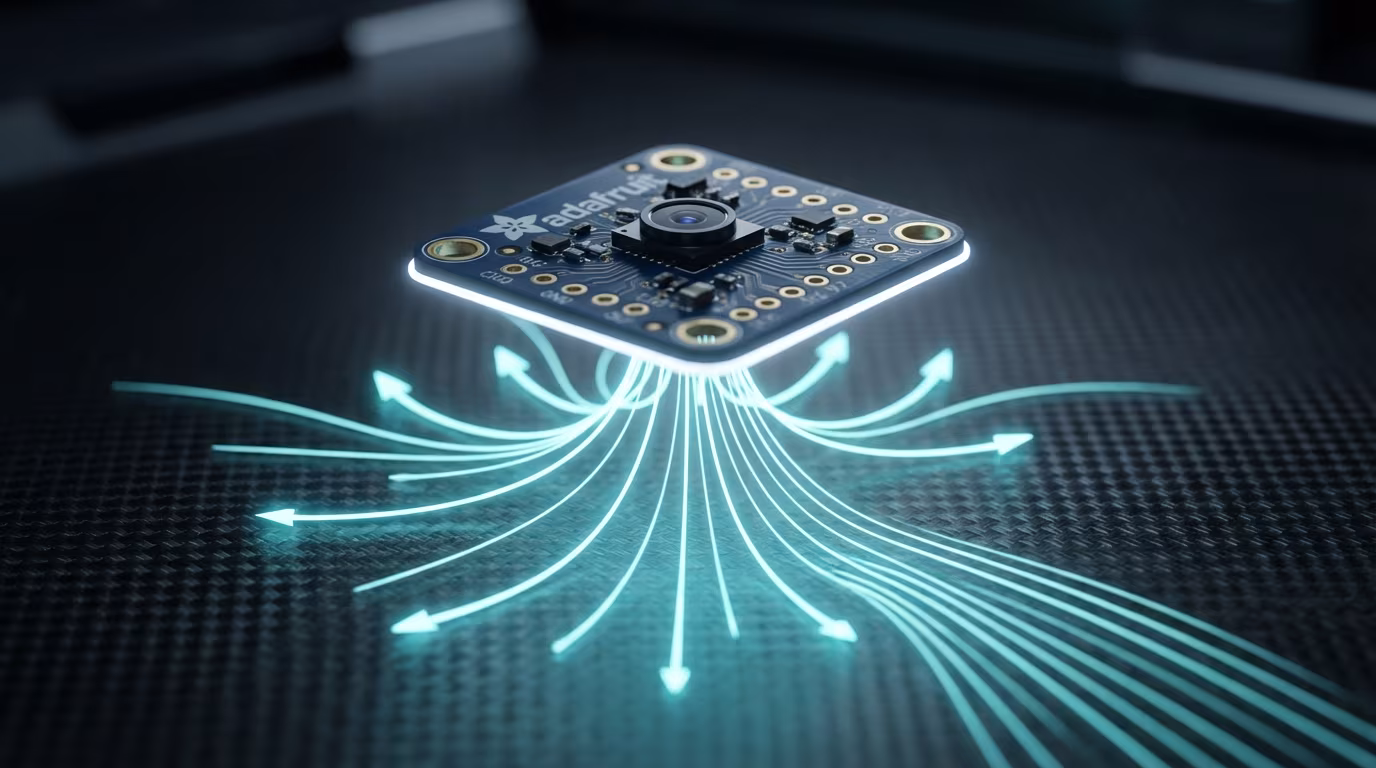

Adafruit'ten Yeni PMW3901 Optik Akış Sensörü Kartı Geliyor

Adafruit, drone ve otonom robot projelerinde kullanılan PMW3901 optik akış sensörü için bir breakout kartı hazırladığını duyurdu. Bu kart, sensörü doğrudan mikrodenetleyicilere bağlanabilir hale getirerek hareket algılama ve konumlandırmayı erişilebilir kılıyor. PMW3901, bir yüzeyin üzerindeki hareketi izleyerek robotun ya da drone'un ne yöne ve ne kadar ilerlediğini ölçer. Özellikle iç mekan drone'larında ve GPS sinyalinin ulaşmadığı ortamlarda bu yetenek, konumlandırma için kritik bir boşluğu doldurur.

Optik Akış Sensörü Nedir?

Optik akış sensörü, aslında küçük bir kamera gibi çalışır: bulunduğu yüzeyin ardışık görüntülerini yüksek hızda alır ve bu kareler arasındaki desen kaymasını analiz ederek hareketin yönünü ve büyüklüğünü hesaplar. Bilgisayar farelerindeki optik algılama ile aynı temel prensibe dayanır; ancak PMW3901 gibi sensörler daha uzun mesafelerde ve daha hızlı hareketlerde çalışacak şekilde tasarlanmıştır. Bu teknoloji yeni değildir; onlarca yıldır farelerde kullanılır. Aradaki fark, PMW3901'in çok daha uzaktan ve hareketli platformlardan güvenilir okuma yapabilecek biçimde geliştirilmiş olmasıdır; bu da onu masaüstünden çıkarıp robot ve drone dünyasına taşımıştır.

Sonuç, X ve Y eksenindeki anlık yer değiştirme (delta) değerleri olarak üretilir. Mikrodenetleyici bu delta değerlerini zaman içinde toplayarak toplam yol tahmini yapabilir. Bu yöntem, özellikle GPS'in çalışmadığı iç mekanlarda değerlidir.

Önemli bir ayrıntı: sensörün verdiği ham çıktı, açısal (piksel cinsinden) bir kaymadır. Bu kaymayı gerçek bir mesafeye (örneğin santimetreye) çevirmek için, sensörün yüzeye olan yüksekliğini bilmek gerekir. Aynı görüntü kayması, sensör yüzeye yakınken kısa, uzakken uzun bir gerçek mesafeye karşılık gelir. Bu yüzden drone uygulamalarında optik akış sensörü, çoğu zaman zemine olan mesafeyi ölçen bir yükseklik sensörüyle (örneğin lazer veya ultrasonik mesafe sensörü) birlikte kullanılır.

PMW3901 Nasıl Çalışır?

PMW3901, yerleşik bir optik sistem ile bir DSP (dijital sinyal işlemci) birimini aynı çip üzerinde barındırır. Ham görüntüleri işleyip hareket vektörlerine dönüştürme işini sensörün kendisi yapar; siz yalnızca hesaplanmış sonucu okursunuz. Bu, mikrodenetleyicinin üzerindeki işlem yükünü belirgin biçimde azaltır.

Sensörün güvenilir çalışması için yüzeyde yeterli doku (desen) ve makul bir aydınlatma gerekir. Tamamen düz, desensiz ya da parlak yansıtan yüzeyler ile çok karanlık ortamlar performansı düşürebilir. Ayrıca sensörün odaklandığı belirli bir minimum çalışma mesafesi vardır; çok yakın yüzeylerde doğru okuma yapmaz. İç mekan uygulamalarında bu koşullar genellikle kolayca sağlanır.

Sensörün yüksek kare hızı, hızlı hareketlerin bile "kaçmadan" takip edilmesini sağlar. Her kare arasındaki desen kayması küçük tutulduğunda, sensör hareketi daha güvenilir hesaplar; iki kare arasında görüntü çok değişirse (yani hareket çok hızlıysa) eşleşme zorlaşır. Bu yüzden yüksek kare hızı, dinamik ortamlarda doğruluğu doğrudan etkileyen bir özelliktir.

Sensörün dahili görüntüleyicisinin çözünürlüğü düşüktür; ancak amaç net bir fotoğraf çekmek değil, kareler arasındaki kaymayı ölçmektir. Bu yüzden düşük çözünürlük bir dezavantaj oluşturmaz, aksine işlemeyi hızlandırır ve daha az ışıkla çalışmayı kolaylaştırır. Sensör, hesaplama yükünü kendi üstlendiği için mikrodenetleyiciye yalnızca sonucu iletir; bu da onu zayıf işlemcili kartlarda bile kullanılabilir kılar.

SPI ile Mikrodenetleyiciye Bağlama

PMW3901, mikrodenetleyiciyle SPI protokolü üzerinden haberleşir. SPI dört hatla çalışır: veri çıkışı (MISO), veri girişi (MOSI), saat sinyali (SCK) ve yonga seçme (CS). SPI hızlı ve yaygın desteklenen bir seri iletişim arayüzü olduğundan sensör; Arduino, ESP32 ya da Raspberry Pi gibi kartlarla kolayca kullanılabilir. Sensörün mantık gerilimi genellikle 3.3V'tur; 5V'luk kartlarla kullanılırken seviye uyumuna dikkat etmek gerekir. Adafruit breakout kartları bu tür sensörleri çoğu zaman gerekli regülasyon ve seviye dönüştürme ile birlikte sunarak entegrasyonu basitleştirir.

Veri okuma tarafında, sensörden düzenli aralıklarla X ve Y delta değerleri istenir ve bunlar yazılımda toplanarak konum tahmini güncellenir. Okuma sıklığı, izlenen hareketin hızına göre seçilir; çok seyrek okuma yapıldığında hızlı hareketler arada kaçabilir. Adafruit ekosisteminin sağladığı hazır kütüphaneler ve örnek kodlar, bu okuma döngüsünü hazır fonksiyonlarla sunarak sensörden veri almayı birkaç satıra indirir. Bu da özellikle yeni başlayanlar için kurulum süresini kısaltır.

Kullanım Alanları

• Drone konum tutma: İç mekan drone'larının GPS olmadan havada sabit kalması ve hassas iniş yapması için zemin hareketini izler.
• Otonom mobil robotlar: Robotun zemine göre kat ettiği yolu ölçerek konum tahminine (odometri) katkı sağlar.
• Eğitim ve araştırma: Navigasyon algoritmalarını denemek ve geri bildirimli kontrolü öğrenmek için uygun bir platformdur.
• Hassas hareket uygulamaları: Küçük ölçekli robot kolları ve konumlandırma gerektiren düzeneklerde ek bir geri bildirim kaynağı olur.

Tekerlekli robotlarda konum genellikle tekerlek enkoderleriyle ölçülür; ancak tekerlek kaydığında (patinaj) enkoder yanlış bilgi verir. Optik akış sensörü doğrudan zemine baktığı için patinajdan etkilenmez ve bu durumlarda daha güvenilir bir hareket ölçümü sağlar. Kızak, palet ya da hiç tekerleği olmayan hava araçlarında bu avantaj daha da belirginleşir.

Optik akış tek başına mutlak konum vermez; ölçtüğü delta değerleri zamanla birikerek kayma (drift) oluşturur. Bu yüzden pratikte genellikle IMU (ivmeölçer ve jiroskop) gibi başka sensörlerle birlikte kullanılır. Böyle bir birleşim, konum tahmininin doğruluğunu belirgin biçimde artırır.

Diğer Sensörlerle Birlikte Kullanım

Optik akışın en güçlü olduğu senaryo, farklı sensörlerin birbirinin zayıf yanını kapattığı bir birleşimdir. İvmeölçer ve jiroskop içeren bir IMU, aracın eğimini ve dönüşünü ölçer; ancak bunların çıktısını konuma çevirirken hata hızla birikir. Optik akış sensörü ise doğrudan zemine göre yatay hareketi ölçtüğü için bu birikimi sınırlar. Yükseklik sensörüyle birlikte kullanıldığında, açısal kaymayı gerçek mesafeye çevirmek de mümkün olur.

Bu tür bir sensör birleşimi, genellikle bir Kalman filtresi ya da benzeri bir kestirim algoritmasıyla işlenir. Amaç, her sensörün en güvenilir olduğu bilgiyi ağırlıklandırarak tek ve tutarlı bir konum tahmini üretmektir. Küçük bir hobi projesinde bile, yalnızca optik akış yerine akış ve IMU verisini birlikte değerlendirmek, robotun konumunu belirgin biçimde daha kararlı hale getirir.

Sıkça Sorulan Sorular

Optik akış sensörü ne işe yarar?

Bir yüzey üzerindeki hareketin yönünü ve büyüklüğünü ölçer. Robotunuzun veya drone'unuzun zemine göre ne kadar ve hangi yöne hareket ettiğini belirleyerek, GPS'in olmadığı ortamlarda konumlandırmaya yardımcı olur.

PMW3901'i diğer sensörlerden ayıran nedir?

Bilgisayar faresi sensörlerinin aksine daha uzun çalışma mesafesi ve daha hızlı hareketler için optimize edilmiştir; bu da onu drone ve mobil robot uygulamalarına uygun kılar.

Optik akış sensörü karanlıkta çalışır mı?

Sensörün çalışması için yüzeyde algılanabilir bir doku ve bir miktar aydınlatma gerekir. Tamamen karanlık ortamlarda performans belirgin biçimde düşer; böyle durumlarda yüzeyi aydınlatan harici bir ışık kaynağı eklemek sorunu çözebilir.

Hangi kartlarla kullanabilirim?

SPI destekleyen her mikrodenetleyiciyle: Arduino, ESP32, Raspberry Pi ve benzerleri. Adafruit'in sağladığı kütüphaneler entegrasyonu kolaylaştırır.

Adafruit'in PMW3901 breakout kartı, güçlü bir optik akış sensörünü hobi ve prototip projelerine taşımanın pratik bir yolunu sunuyor. Doğru aydınlatma ve dokulu bir yüzeyle, iç mekanda robotlarınıza zemine göre hareketlerini algılama yeteneği kazandırabilirsiniz.
