Elektronik projelerle uğraşan hemen herkesin çekmecesinde, değeri belirsiz dirençlerden oluşan bir yığın vardır. Projeden artan, poşetinden çıkıp karışan ya da renk bantları aşınmış dirençler, bir atölyenin en sık görülen düzensizlik kaynağıdır. "Direnç karmaşasına son veren tek bir çözüm" fikri, maker topluluğunda sık dile getirilen bir hayaldir; ancak gerçek çözüm tek bir kartta değil, sağlam bir düzen alışkanlığında saklıdır.

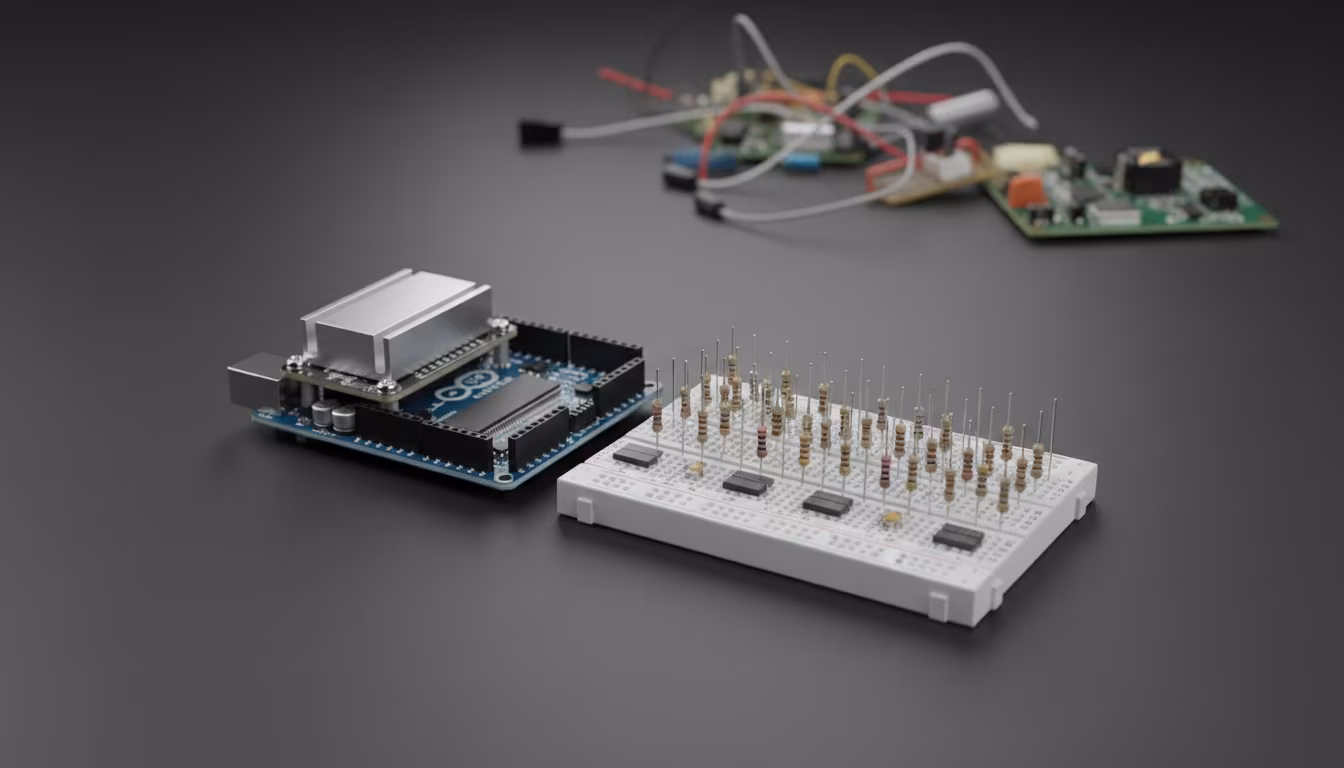

Arduino tarafında zaman zaman "hepsi bir arada" konsept kartlar gündeme gelir ve UNO Q gibi isimler dolaşıma girer. Bir kartın üzerine direnç deposu entegre etme fikri kulağa çekici gelse de, pratikte dirençleri değerlerine göre ayırmanın ve doğru olanı saniyeler içinde bulmanın yolu donanımdan çok yöntemden geçer. Bu yazıda hem direnci hızlıca tanımanın kalıcı bilgisini hem de gerçekten işe yarayan saklama düzenlerini ele alıyoruz.
Direnç Değerini Okumak: Renk Kodu Mantığı
Bir direncin değerini bulmak için önce üzerindeki renk bantlarını okumayı bilmek gerekir. En yaygın format dört bantlı dirençtir: ilk iki bant anlamlı rakamları, üçüncü bant çarpanı, dördüncü bant ise toleransı gösterir. Beş bantlı hassas dirençlerde ilk üç bant anlamlı rakam olur.
Renklerin karşılıkları standarttır ve bir kez öğrenildiğinde kalıcıdır:
- Rakam değerleri: siyah 0, kahverengi 1, kırmızı 2, turuncu 3, sarı 4, yeşil 5, mavi 6, mor 7, gri 8, beyaz 9.
- Çarpan: aynı renk sırası çarpanı belirtir; örneğin kırmızı çarpan 100 (x10²) demektir.
- Tolerans: altın bant ±%5, gümüş bant ±%10.
Örnek olarak kahverengi-siyah-kırmızı-altın dizilimi 1-0-x100 yani 1.000 ohm (1 kΩ), ±%5 tolerans anlamına gelir. Sarı-mor-kırmızı ise 4.700 ohm (4,7 kΩ) verir. Bu okuma alışkanlığı oturduğunda, ölçü aletine gerek kalmadan çoğu direnci ayırt edebilirsiniz. Yine de bantları aşınmış ya da rengi soluk dirençlerde bir multimetreyle doğrulamak en güvenli yoldur. Renk kodunun tam tablosu ve E12/E24 standart değer serileri için direncin temel çalışma prensibine bakabilirsiniz.
Dirençleri Düzenlemenin Gerçekten İşe Yarayan Yolları
Hayali bir "akıllı depolama kartı" beklemek yerine, bugün uygulanabilir ve düşük maliyetli düzenler çok daha etkilidir. Amaç, aradığınız değere bakmadan uzanabildiğiniz bir sistem kurmaktır.
- Etiketli çekmece veya bölmeli kutular: Dirençleri ohm değerine göre ayrı bölmelere koyup her bölmeyi net biçimde etiketleyin. En temel ama en dayanıklı yöntemdir.
- Direnç kitapçıkları: Şeffaf ceplere değer sırasıyla dizilmiş hazır kitapçıklar, özellikle E12 serisinin tamamını tek yerde tutmak için pratiktir.
- Dijital envanter: Büyük koleksiyonlarda basit bir tablo dosyası bile hangi değerden kaç adet kaldığını takip etmeye yeter. Stok azaldığında sipariş listesini önceden çıkarabilirsiniz.
- Breadboard setleri: Sık kullanılan 220Ω, 330Ω, 1kΩ, 4,7kΩ ve 10kΩ gibi değerleri içeren küçük bir set, hızlı prototipleme için elinizin altında olmalıdır.
Prototip aşamasında dirençleri tekrar tekrar kullanabilmek de düzenin bir parçasıdır. Lehimlemeden çalışan breadboard bağlantıları, bileşenlere zarar vermeden defalarca sökülüp takılmaya izin verir. Bir projeyi bitirdiğinizde dirençleri ait oldukları bölmeye geri koymayı alışkanlık haline getirmek, uzun vadede en çok zaman kazandıran davranıştır.
Doğru Direnci Seçmek: Pratik Bir Örnek
Dirençleri düzenlemenin asıl amacı, doğru değeri hızla seçebilmektir. En sık karşılaşılan senaryolardan biri LED'in akımını sınırlamaktır. Bir LED'i doğrudan güç kaynağına bağlarsanız aşırı akım çekip yanar; araya seri bir direnç koymak zorunludur. Değeri Ohm yasasıyla bulunur: direnç = (kaynak gerilimi − LED gerilim düşümü) / istenen akım.
Kırmızı bir LED tipik olarak yaklaşık 2 V düşürür ve çoğu hobi devresinde 10-20 mA civarında sürülür. 5 V'luk bir kaynaktan 20 mA hedeflerseniz: (5 − 2) / 0,02 = 150 Ω çıkar. Elinizde tam 150 Ω yoksa, bir üst standart değer olan 220 Ω güvenli bir seçimdir; akımı biraz düşürür ama LED'i korur. İşte bu yüzden 220Ω, 330Ω ve 1kΩ gibi değerlerin her zaman elinizin altında olması, düzenli bir direnç kutusunun en somut faydasıdır. Gerilim bölücüler, pull-up ve pull-down dirençleri de benzer biçimde doğru değerin hazır bulunmasına dayanır.
Kimler İçin Fark Yaratır?
Düzenli bir direnç yönetimi her seviyeden kullanıcıya farklı biçimde yarar sağlar. Yeni başlayanlar için renk kodunu öğrenmek, elektroniğe girişin en temel adımlarından biridir ve doğru bileşeni seçmeyi öğretir. Öğrenciler ve okul projeleri hazırlayanlar, kısıtlı sürede doğru direnci aramakla vakit kaybetmez. Aynı anda birden fazla proje yürüten deneyimli maker'lar içinse bileşen düzeni, yanlış değer takıp devreyi bozma riskini doğrudan azaltır. Paylaşımlı atölyelerde ve makerspace ortamlarında ise ortak bir etiketleme düzeni, herkesin aynı kutudan hızla faydalanmasını sağlar.
Arduino ekosistemine yeni başlıyorsanız, resmi Arduino dokümantasyonu hem kartlar hem de temel devre elemanları için iyi bir başlangıç noktasıdır. Direnç seçimi, LED akım sınırlamasından gerilim bölücülere kadar pek çok devrenin temelini oluşturduğu için bu bilgi her projede işinize yarar.
Sık Sorulan Sorular
Direnç değerini renk kodu olmadan nasıl bulurum?
En kesin yol multimetreyi ohm kademesine alıp direncin iki ucundan ölçüm yapmaktır. Renk bantları soluk veya okunaksızsa bu yöntem şüpheye yer bırakmaz.
1/4W direnç ne anlama gelir?
Bu, direncin ısınmadan güvenle harcayabileceği güç değeridir. Hobi devrelerinin büyük çoğunluğunda 1/4W (0,25 watt) dirençler yeterlidir; yüksek akım taşıyan devrelerde daha yüksek güçlü tipler tercih edilir.
Üzerinde renk bandı olmayan SMD dirençler nasıl okunur?
Yüzey montaj (SMD) dirençlerde renk yerine sayısal kod bulunur. Üç haneli kodda ilk iki rakam anlamlı sayıyı, üçüncü rakam ise eklenecek sıfır sayısını gösterir; örneğin "103", 10'un ardına üç sıfır yani 10.000 Ω (10 kΩ) demektir. Hassas dirençlerde dört haneli kod kullanılır ve "R" harfi ondalık ayıracı temsil eder (örneğin "4R7" = 4,7 Ω).
Standart değerler neden 1kΩ, 4,7kΩ gibi tuhaf sayılar?
Dirençler E12 ve E24 gibi standart serilerle üretilir. Bu seriler, tolerans aralıkları üst üste binmeden mümkün olan en az sayıda değeri kapsayacak şekilde belirlenmiştir; bu yüzden yuvarlak sayılar yerine belirli ara değerler görürsünüz.
Direnç karmaşasını çözen sihirli bir kart olmasa da, renk kodunu okumayı öğrenmek ve bileşenleri değerine göre etiketli tutmak aynı işi bugün fazlasıyla görür. Küçük bir düzen yatırımı, her yeni projede aradığınız değeri saniyeler içinde bulmanızı sağlar ve zamanınızı arama yerine üretime ayırmanıza imkan tanır.
